Schéma disjoncteur différentiel : sécurité et efficacité dans votre réseau électrique

La gestion efficace et sécurisée de votre réseau électrique repose sur des composants essentiels, tels que le schéma disjoncteur différentiel. Ce dispositif joue un rôle fondamental en détectant les fuites de courant et en interrompant l’alimentation électrique pour prévenir les risques d’électrocution et d’incendie.

Dans une installation domestique ou industrielle, le schéma disjoncteur différentiel s’intègre facilement, assurant une protection optimale. Sa capacité à réagir rapidement aux anomalies garantit non seulement la sécurité des occupants mais aussi la pérennité des équipements électriques. Adapter son réseau électrique à ces normes de sécurité est indispensable pour un environnement serein et fiable.

A découvrir également : Les meilleures cabines de douche : sélection et critères de choix

Qu’est-ce qu’un disjoncteur différentiel et pourquoi est-il essentiel ?

Un disjoncteur différentiel est un dispositif de protection électrique. Il assure la protection des personnes contre les risques d’électrocution en détectant toute fuite de courant anormale. Ce composant de sécurité s’active dès qu’une différence de courant est détectée, provoquant ainsi un déclenchement rapide du circuit.

Fonctionnement et utilité

Le disjoncteur différentiel réagit aux anomalies en interrompant immédiatement la circulation du courant. Cette action protège non seulement contre les chocs électriques mais aussi contre les surintensités qui pourraient endommager les appareils électriques et causer des incendies.

A voir aussi : Protection incendie : Comment se prémunir des risques ?

• Protection des personnes : réduit les risques d’électrocution.
• Détection des fuites de courant : identifie immédiatement les défauts.
• Déclenchement rapide : prévient tout danger potentiel.

Types de disjoncteurs différentiels

Les disjoncteurs différentiels sont souvent associés à d’autres dispositifs comme les interrupteurs différentiels. Un modèle courant, le différentiel 30mA, est conçu pour détecter de petites fuites de courant, offrant ainsi une protection efficace contre les chocs électriques et les surintensités.

Normes et sécurité

Le respect des normes de sécurité est impératif pour une installation électrique performante et sécurisée. Les symboles électriques et le courant de défaut nominal indiqués sur les dispositifs permettent de s’assurer que les équipements sont adaptés à l’installation.

Fonctionnement et types de disjoncteurs différentiels

Comprendre le fonctionnement du disjoncteur différentiel est essentiel pour garantir la sécurité de vos installations électriques. Ce dispositif réagit aux anomalies en interrompant immédiatement la circulation du courant, protégeant ainsi contre les chocs électriques et les surintensités. Un modèle courant, le différentiel 30mA, est conçu pour détecter de petites fuites de courant, offrant une protection efficace.

Différentiel 30mA : un modèle polyvalent

Le disjoncteur différentiel 30mA est idéal pour les installations domestiques. Il détecte les fuites de courant de faible intensité, protégeant ainsi contre les chocs électriques et les surintensités. Ce dispositif est indispensable pour assurer la sécurité à la maison, notamment dans les pièces humides telles que les salles de bains et les cuisines.

Interrupteurs différentiels : un complément indispensable

Les interrupteurs différentiels complètent l’action des disjoncteurs différentiels. Ils sont essentiels pour les installations électriques complexes où plusieurs circuits doivent être protégés indépendamment. En cas de fuite de courant ou de surintensité, ces interrupteurs déclenchent le circuit correspondant, évitant ainsi les interruptions sur l’ensemble du réseau.

Normes et sécurité

Le respect des normes de sécurité est fondamental pour une installation électrique performante et sécurisée. Les symboles électriques et le courant de défaut nominal indiqués sur les dispositifs permettent de s’assurer que les équipements sont adaptés à l’installation. Les normes garantissent non seulement la sécurité des personnes mais aussi la durabilité des équipements électriques.

Installation et entretien pour une sécurité optimale

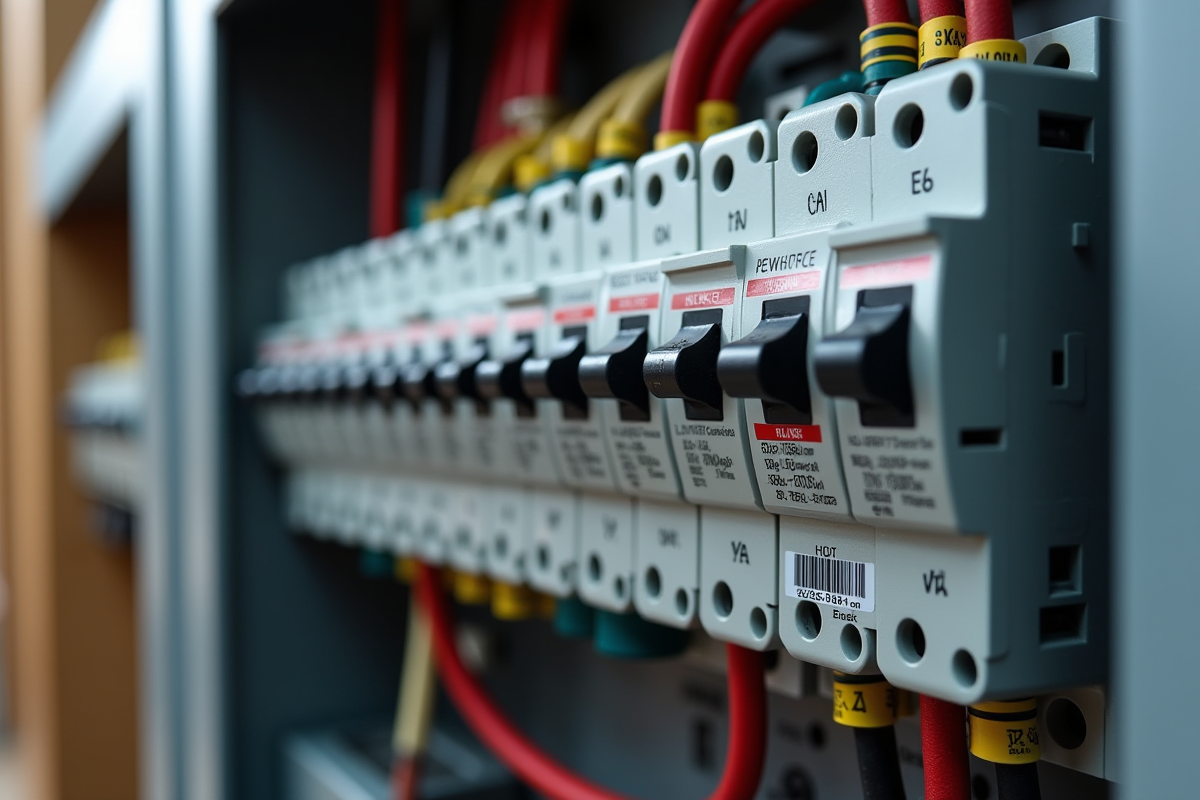

L’installation d’un disjoncteur différentiel requiert une attention particulière. Suivez un schéma électrique précis pour garantir une installation correcte. Le disjoncteur différentiel doit être installé dans le tableau électrique et connecté à la terre pour assurer une protection efficace.

• Utilisez des sectionneurs pour isoler les circuits et faciliter les opérations de maintenance.
• Assurez-vous que tous les câbles sont correctement câblés et bien fixés.
• Ajoutez une protection thermique et un relais magnétique pour renforcer la sécurité contre les surcharges et les variations de fréquence.

Entretien régulier : la clé de la longévité

Un entretien régulier est nécessaire pour maintenir le bon fonctionnement de vos installations électriques. Testez le bouton de test du disjoncteur différentiel tous les mois pour vérifier son fonctionnement. Inspectez visuellement le tableau électrique pour détecter toute anomalie, comme des câbles usés ou des signes de surchauffe.

Les erreurs à éviter

Considérez certaines erreurs courantes qui peuvent compromettre la sécurité de votre installation électrique :

• Ne pas suivre le schéma électrique recommandé.
• Omettre la connexion à la terre.
• Utiliser des câbles inadaptés aux puissances électriques en jeu.

Pour une installation optimale, respectez rigoureusement les normes en vigueur. Chaque élément, du sectionneur au relais magnétique, joue un rôle fondamental dans la sécurité de votre réseau électrique. Investir dans des équipements de qualité et suivre les bonnes pratiques d’installation et d’entretien vous assure une protection durable contre les risques électriques.

Conseils pratiques et erreurs courantes à éviter

Conseils pratiques

L’évolution des technologies intelligentes intègre désormais des appareils connectés dans les installations électriques. Utilisez des disjoncteurs différentiels adaptés pour ces nouvelles technologies.

Pour éviter des confusions, la normalisation des symboles doit être appliquée dans vos schémas électriques. Chaque symbole électrique utilisé doit être conforme aux normes en vigueur.

• Assurez-vous que chaque fusible protège bien ses circuits électriques respectifs.
• Utilisez un convertisseur pour stabiliser la tension dans vos installations.

Erreurs courantes à éviter

La fréquence et la puissance sont des facteurs critiques qui affectent vos installations électriques. Ne négligez pas ces aspects :

• Ne surchargez pas vos circuits en dépassant les puissances électriques recommandées.
• Ne confondez pas les anciens équipements, comme le magnéto, avec les dispositifs modernes. Les vieilles installations peuvent nécessiter des mises à jour pour se conformer aux normes actuelles.

Pour une installation optimale, utilisez des disjoncteurs différentiels avec un courant de défaut nominal adapté, comme le différentiel 30mA, qui détecte les petites fuites de courant et offre une protection contre les surintensités et les chocs électriques.

La normalisation des symboles dans les schémas est fondamentale pour éviter des erreurs de câblage et garantir une installation sécurisée.
